MRP(SLP)-D級浪涌保護器
概述
MRP (SLP)一D系列電涌保護器(以下簡稱SPD)適用于交流50/60Hz，額定電壓至380V的IT、TT、TN-C、TN-S、TN-C-S等供電系統，對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護。依據I EC61643-1：1 998-02標準的第II級電涌保護器。D類電涌保護器。
SPD具有共模(MC)和(MD)差模保護方式。
SPD符合GB18802. 11l EC61643-1。
主要技術參數
型號規格 | MRP-D | ||||||
極數 | 1P | 1P+N | 2P | 2P+N | 3P | 3P+N | 4P |
電網運行電壓Uc(V) | 220/380 | 380 | 380 | 380 | |||
最大持續工作電壓Uc(C) | 320/385/420 | 385/420 | 320/385/420 | 220/385 | |||
電壓保護水平Up(kV)< | 1.5/1.8/2.0 | 1.8/2.0 | 1.5/1.8/2.0 | 1.0/1.8 | |||
最大放電電流(8/20u s)lmax(kA) | 10/20 | ||||||
標稱放電電流(8/20u s)ln(kA) | 5/10 | ||||||
響應時間ns | <25 | ||||||
防護等級 | IP20 | ||||||
用途 | 進線三級保護 | ||||||
工作原理
SPD為一端口，防觸電保護，戶內式固定安裝，電壓限制型。
SPD內置脫離器，當SPD因過熱、擊穿失效時，脫離器能自動的將其從電網上脫離，同時給出指示信號。SPD正常工作時可視
窗口顯示綠色，失效脫離后顯示失效。
1P+N，2P+N，3P+N的SPD由1P，2P，3P的SPD+NPE零地保護模塊組成，應用于TN-S、TN-C-S等供電系統
安裝
采用35mm的標準導軌安裝，連接銅質導線為2.5~16mrf12。
SPD每極必須設置保護一使用熔斷器或小型斷路器。
適用于住戶配電箱、計算機設備、信息設備。電子設備及控制設備前或最近的插座箱內。

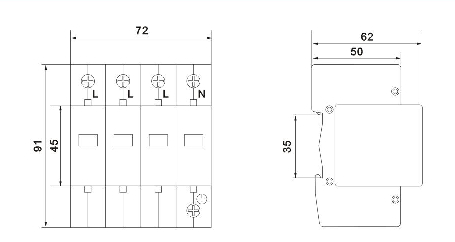

外形尺寸圖
|
